它是將危險場所的本安電路與安全場所的非本安電路用變壓器進行電隔離。只允許正常的電源能量和信號通過隔離變壓器，切斷了安全側高壓竄入危險場所的通道，即使出現故障，有危險能量傳過來，也會被限制器限制。信號安全柵
它分為輸入端用和輸出端用兩種形式。
輸入端用隔離式安全柵

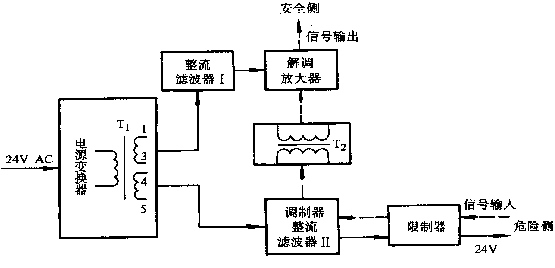

其原理示意圖如圖所示。
它的作用：① 為二線制變送器提供直流電源電壓24VDC，用實線表示，②將來自變送器的4～20mA電流信號轉換為與之電氣
隔離的4～20mA（或1～5V）DC的電信號，用虛線表示。
1. 信號傳輸通道
它包括限制器、調制器、隔離變壓器、解調放大器。
由危險側二線制變送器送來的4～20mADC信號經限制器（僅對大電流和高電壓信號有限制作用）→調制器（將其調制成交流電
流或電壓信號） →再由電流互感器（變壓器）T2(隔離作用) →解調放大器（將交流信號恢復其4～20mADC輸出），輸出電流應和輸入電流相等，輸入端隔離式安全柵的信號傳輸系數為1。
2. 能量傳輸通道
4VDC經電源變換器變?yōu)榻涣麟妷?rarr;電源隔離變壓器T1（將交流電源分為兩路）→①繞組1，3 →整流濾波器Ⅰ（將交流變?yōu)?br />
直流）→解調放大器直流電源電壓。②繞組4，5 →調制器調制電壓或整流濾波器Ⅱ →限制器和變送器提供24VDC電源電壓。
